Prove idrauliche
Questi metodi di prova sono applicabili a componenti che trasportano o utilizzano fluidi per il loro funzionamento, soggetti a variazioni di temperatura e sollecitazioni meccaniche e di pressione.
Lo scopo delle prove è quello di verificare la resistenza di questi componenti e l’assenza di perdite quando sottoposti a condizioni di funzionamento estreme.
Campi di applicazione: impianti industriali, settore automobilistico, aeronautico e navale.
Oggetti sottoposti a prova: tubazioni, raccordi, filtri, radiatori, pompe…
Fluidi utilizzati: aria, azoto, acqua, liquido di raffreddamento, olio, skydrol.

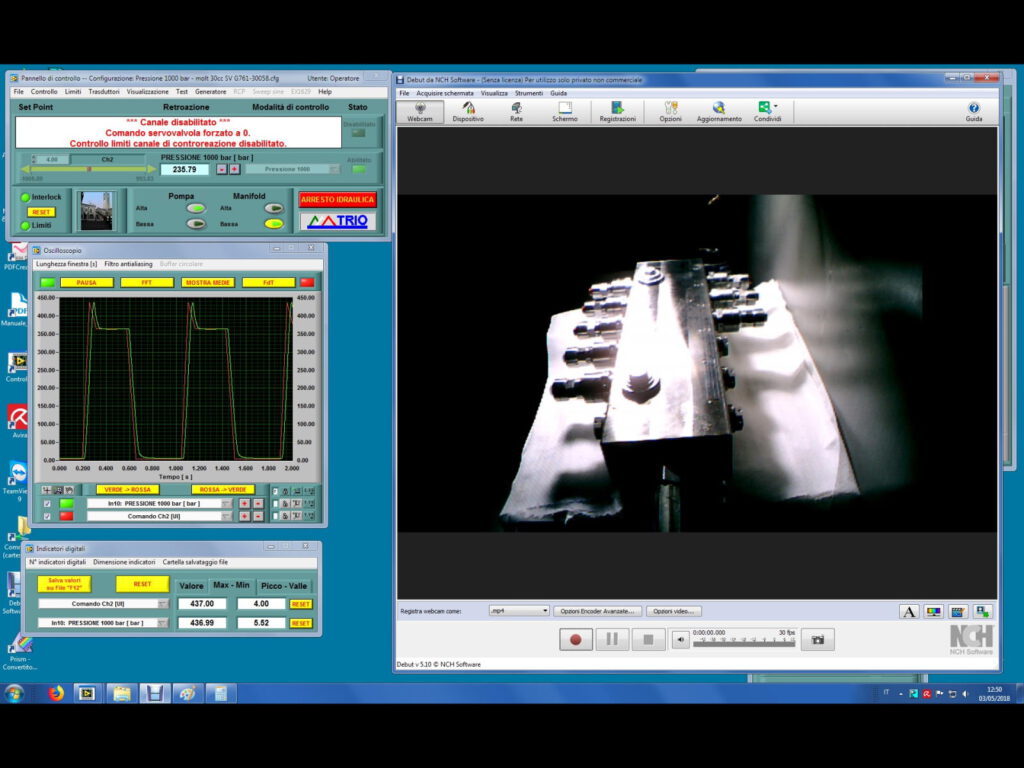

La prova principale consiste nel generare una serie di impulsi idraulici, con diversi profili: trapezoidale, sinusoidale, triangolare o secondo profilo definito dal cliente.
Anche in questo ambito le prove di pulsazione sono spesso combinate con sollecitazioni meccaniche/vibrazionali e termiche (fluido e ambiente di prova).
Lista delle prove disponibili in Texa:
- pressione ciclica in temperatura
- impulso in temperatura
- circolazione di fluido in temperatura
- prova di tenuta in pressione (proof test)
- prova di scoppio (burst test fino a 2.000 bar)
- misura delle perdite di carico
- flexure test (con misura delle sollecitazioni)
- test combinati temperatura, vibrazione e pressione ciclica o impulse
- ISO 6772 (Impulsi idraulici su tubazioni e raccordi di sistemi aerospaziali)
- ISO 10583 (Sistemi per fluidi aerospaziali – Metodi di prova per assemblaggi di tubi / raccordi)
- ISO 4020 (Fuel filter)
- ISO 4548 (Oil filter)
- ISO 8829 (PTFE inner-tube hose assembly)
- ISO 6803 (Rubber or plastics hoses and hose assemblies)
- ISO/DIS 6605 (Hydraulic fluid power — Test methods for hoses and hose assemblies)
- SAE J0244 (Quick Connect Coupling Specification for Liquid Fuel and Vapor/Emissions System)
- AS18280 (Fitting, 24° Cone Flareless, Fluid connection)
- MILF18280F (Fitting, Flareless tube, Fluid connection)
- AIRBUS
- PSA (B22 6120)
- RENAULT (31-07-059, 39-06-823, 39-06-206, 39-02-824)
- FCA (902245, 9.02136, 9.02132, PF90315, PF90088, PF12063, PF90335)
- CNH
Principali impianti idraulici in TEXA
- centrali idrauliche da 20, 30, 60, 90, 360 l/min, da 220 fino a 1.000 bar (utilizzando moltiplicatori idraulici) per prove di pressione ciclica o impulso combinate con celle climatiche
- 2 banchi prova di pressione ciclica con fluido condizionato e in circolazione (coolant o olio), 70 l/min, 0…5 bar, max 140°C
- banco prova di pressione ciclica con fluido condizionato e in circolazione (coolant), fino a 100 l/min, -0.5 (vuoto)…+10 bar, temperatura fluido da -20…140°C
- banco per prove di scoppio (acqua, coolant, olio, skydrol) fino a 2.000 bar, 250°C
- banco pulsazione aria fino a 8 bar, 220°C, 0.25…1 Hz per prove di pressione ciclica
- banco di circolazione gasolio max pressure 5 bar, 3 l/min, temperatura gasolio fino a 80°C combinato con forno o cella climtatica
Tutti questi sistemi possono essere combinati con celle climatiche/forni e shaker elettrodinamici
