Prove di vibrazione

Vibrazioni a bassa, media, alta frequenza (da 0,1 a 3.000 Hz)

Questi metodi di prova sono applicabili a prodotti che, durante il trasporto o in esercizio, possono subire vibrazioni di natura armonica, vibrazioni a banda larga o shock meccanici.

Lo scopo delle prove è quello di definire il comportamento dinamico dei campioni, individuare qualsiasi debolezza meccanica o degradazione rispetto alle prestazioni specificate.

I principali oggetti di prova possono essere componenti o parti più complesse di un’auto, aereo, treno o nave.

Texa può eseguire, anche su componenti di grandi dimensioni, test in accordo agli standard internazionali e specifiche dei clienti.

I test di vibrazione possono essere:

• sinusoidale, per componenti in ambiente reale prossimi a sorgenti armoniche (motori, macchine rotanti). In questi casi il campione può essere sottoposto a scansioni sinusoidali continue in un range di frequenza, ad una sollecitazione a frequenza fissa o ad un inseguimento della risonanza (tracking dwell)
• random, vibrazioni non prevedibili e in grado di eccitare contemporaneamente le frequenze contenute in un certo intervallo (veicolo che viaggia su strada, aereo in volo, treno in corsa)
• di shock (mezzo seno, dente di sega, …), fenomeni accidentali o prevedibili nel corso della vita di un’apparecchiatura
• prove sine on sine oppure sine o random, quando l’oggetto in prova è in esercizio sottoposto a diversi tipi di eccitazione contemporaneamente (esempio rotore di un elicottero)
• combinati con cicli termici, con temperatura ed umidità sotto contollo

La risposta vibrazionale del campione può essere monitorata durante tutto il corso della prova per determinare inizialmente il valore delle frequenze di risonanza ed osservarne evoluzione nel tempo (misura delle funzioni di trasferimento).

Le prove possono essere condotte in modo continuativo 24h/24h ed i clienti hanno la possibilità di eseguire misure sui campioni durante i test o affidare ai tecnici di Texa i loro strumenti di diagnosi.

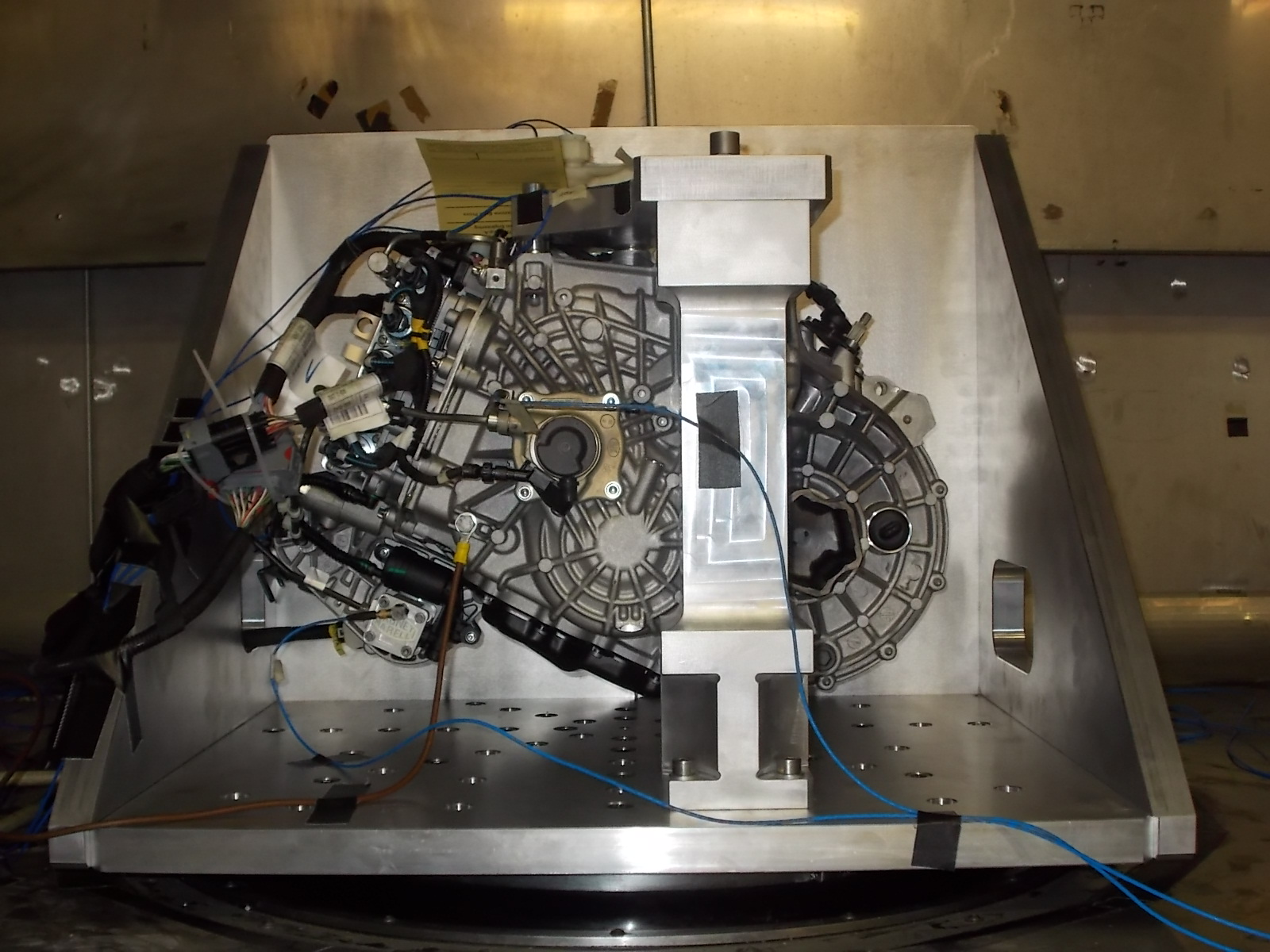

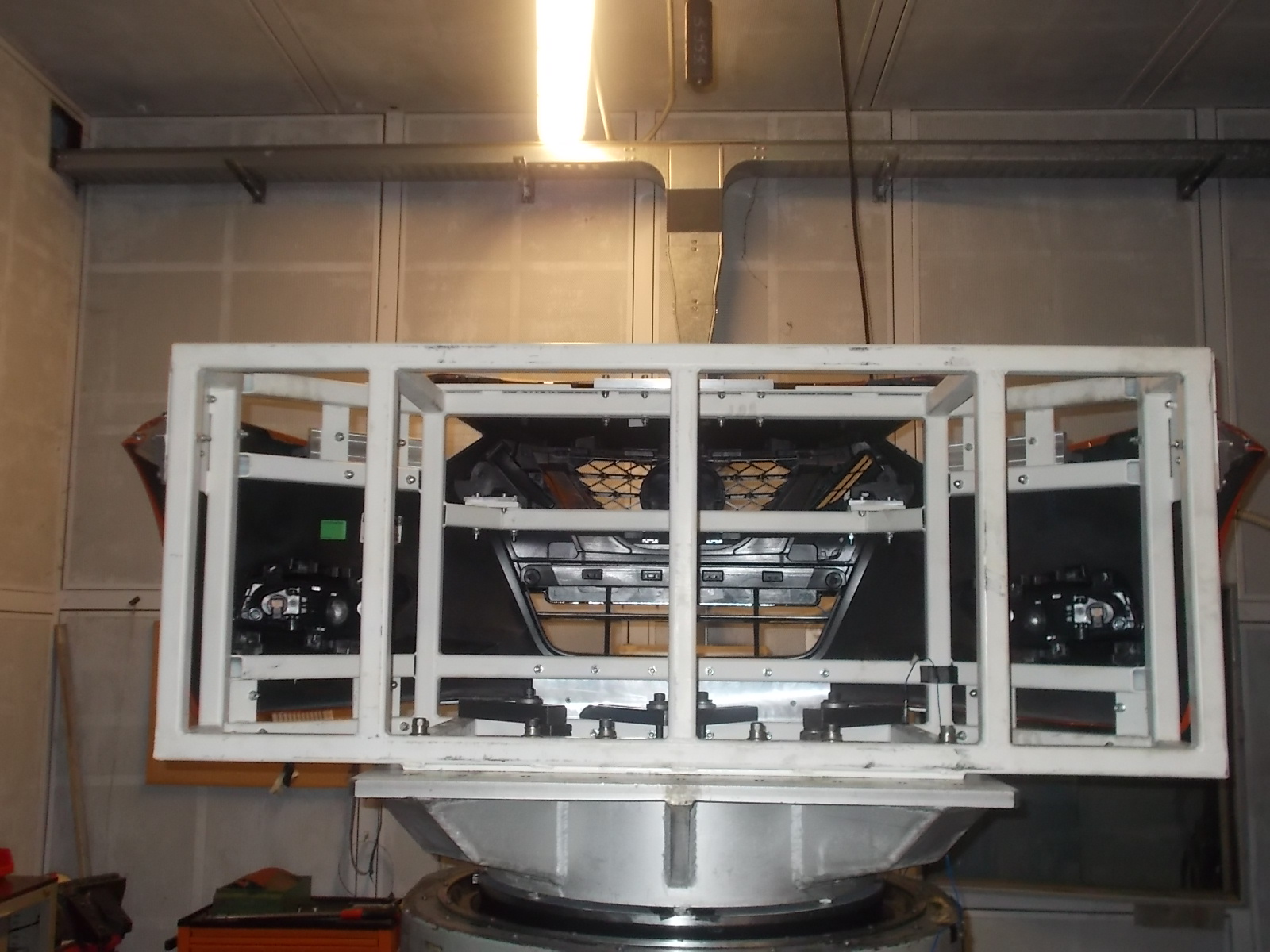

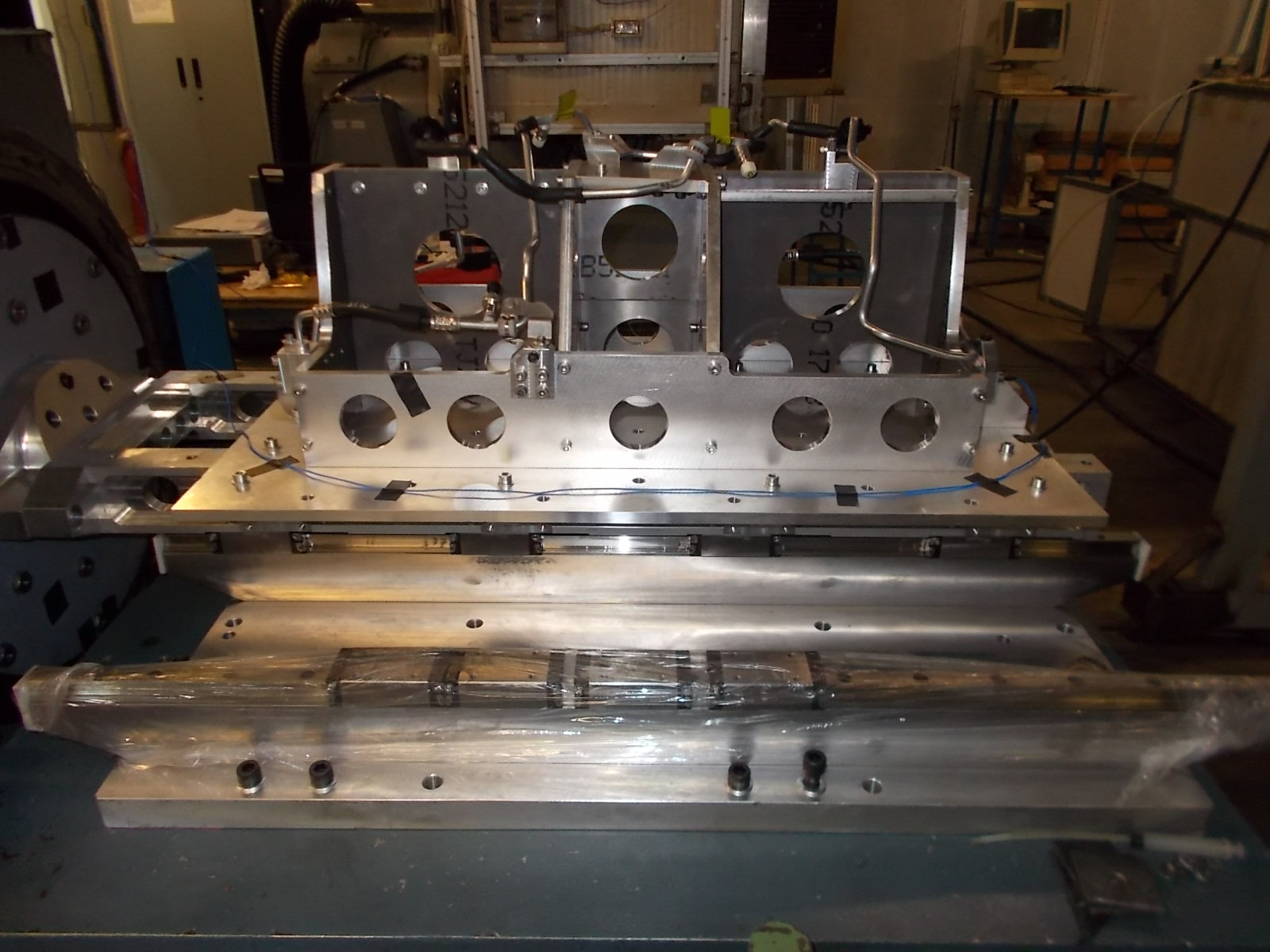

Texa è anche in grado di offrire un servizio integrato di progettazione di fixture e modifica o costruzione di impianti o attrezzature su specifica del cliente.

Settori interessati ai test di vibrazione: automobilistico, ferroviario, militare, aeronautico, spaziale, nucleare, pubblico telecomunicazioni.

• IEC 60068-2-6 (vibrazioni sinusoidali)
• IEC 60068-2-27 (shock)
• IEC 60068-2-64 (vibrazioni casuali)
• IEC 60068-2-53 (prove combinate)

• IEC 61373(*)
• RTCA DO 160 / ED 14
• MIL STD 810
• ISO 16750

• AIRBUS
• PSA
• RENAULT
• FCA
• CNH
• VOLKSWAGEN
• GM

Principali attrezzature disponibili in TEXA

n.1 shaker elettrodinamico TA117S-560 W/HE(**), 25 kN – 1 inch, con tavola idraulica 750×750 mm

n.1 shaker elettrodinamico SA30-R24C(**), 52 kN – 2 inch, con T-Film Table TEAM serie 483.36-4 900×900 mm

n.1 shaker elettrodinamico LING B335, 50 kN- 1.5 inch, con tavola idraulica 1.200×1.200 mm

n.1 shaker elettrodinamico LDS V830-335(**), 10 kN – 2 inch

n.1 hydraulic windmilling table, force 15 kN, 300 mm p-p, acceleration 20 g, frequency 0.1…50 Hz (vibrazioni a bassa frequenza e ampiezza molto grandi – settore aeronautico)

(**) Sistemi combinati con celle climatiche
